Productbeschrijving

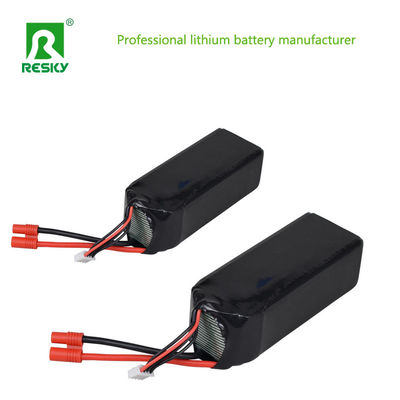

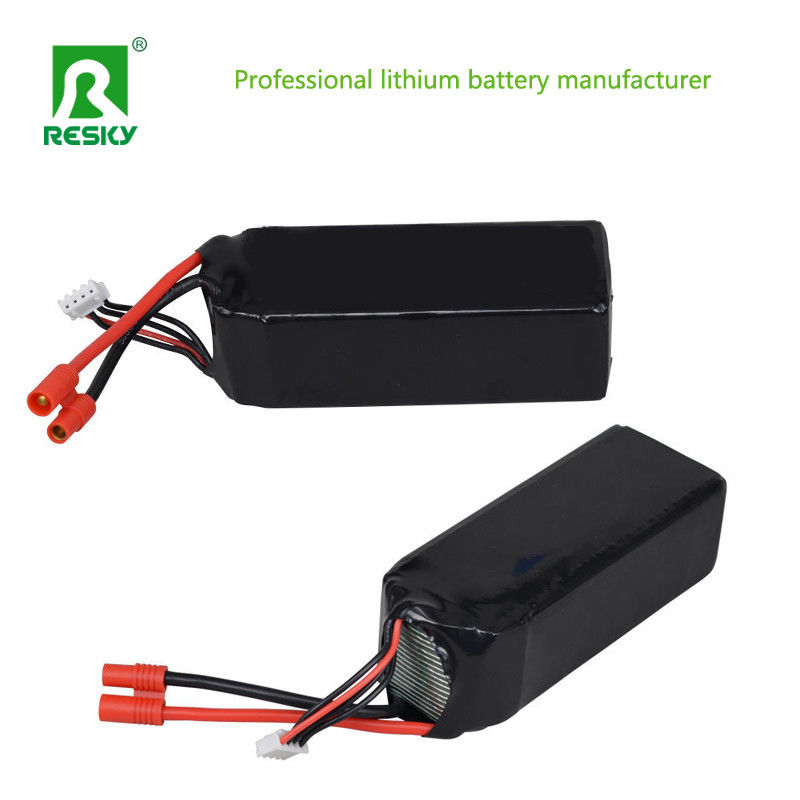

RC Lipo Battery Pack Pouch 15c 4s 6s 22.2V 16000mAh batterijen voor RC Quadcopter

Productiestappen:

Selectie van cellen

Kwaliteit en capaciteit: Lithium-polymercellen van hoge kwaliteit worden zorgvuldig geselecteerd op basis van de vereisten van de RC-toepassing.De capaciteit van het RC-apparaat wordt bepaald door de hoeveelheid energie die wordt verbruikt.Bijvoorbeeld voor een hoogwaardige RC-drone die langere vliegtijden vereist, kunnen cellen met een hogere capaciteit, zoals 3000 - 5000 mAh, worden geselecteerd.

Ontlastingspercentage: De ontladingssnelheid van de cellen, vaak aangeduid als een "C - rating", is ook een cruciale factor.Bijvoorbeeld:, kan een cel met een ontladingssnelheid van 50C - 100C snel een grote hoeveelheid stroom leveren tijdens versnelling of andere high-energy manoeuvres.

Cellenmatching

Voltage- en capaciteitsmatching: Om een consistent rendement te garanderen, worden cellen op basis van hun spanning en capaciteit bij elkaar gebracht.Dit is belangrijk omdat in een batterijpakketAls er significante verschillen zijn tussen de cellen, kunnen sommige cellen tijdens het gebruik overladen of overladen, wat leidt tot een verminderde levensduur van de batterij en potentiële veiligheidsrisico's.Geavanceerde testapparatuur wordt gebruikt om cellen nauwkeurig te meten en te sorteren.

Voorbereiding van de montage

Celreiniging: De geselecteerde cellen worden zorgvuldig gereinigd om stof, afval of restanten van de productie te verwijderen.Dit is om een goed elektrisch contact te garanderen en kortsluitingen te voorkomen die kunnen optreden door vreemde deeltjes..

Tab-voorbereiding: De batterijtabs (de metalen aansluitingen op de cellen) worden voorbereid.of het toevoegen van extra geleidende materialen aan de tabs om een betrouwbare verbinding tussen cellen tijdens het assemblageproces te garanderen.

Vergadering

Reeks en parallelle verbinding: De cellen worden in serie of parallel aangesloten, afhankelijk van de gewenste spanning en capaciteit van het accu.Bijvoorbeeld:, als drie 3,7 V-cellen in serie worden aangesloten, zal het resulterende batterijpakket een spanning hebben van 3,7 V x 3 = 11,1 V. In een parallelle verbinding,de capaciteiten worden samengevoegd terwijl de spanning gelijk blijft aan die van een enkele cel.

LodenEen geschikt legering met een goede geleidbaarheid en een laag smeltpunt.wordt op de tabbladen aangebracht om een veilige elektrische verbinding te makenHet is van cruciaal belang dat de gelaste verbindingen schoon, glad en vrij zijn van koude verbindingen of andere defecten die kunnen leiden tot hoge weerstand en oververhitting.

Installatie van beschermingscircuits

Batterijbeheer systeem (BMS): Er is een BMS geïnstalleerd om de batterij te beschermen tegen overlading, overontlading, overstroom en kortsluiting.Het BMS controleert de spanning en de stroom van elke cel en neemt passende maatregelenBijvoorbeeld, als de spanning van een cel tijdens het opladen de overladingslimiet bereikt, zal het BMS de oplaadstroom afsnijden.Het balanceert ook de lading tussen cellen om een gelijkmatig opladen en ontladen te garanderen, wat van vitaal belang is voor de langdurige gezondheid van de batterij.

Verpakking en verpakking

Isolatiemateriaal: Het geassembleerde batterijpakket is ingepakt met isolatiemateriaal, zoals warmtevertragende buizen of isolatiebanden.Dit zorgt voor elektrische isolatie en beschermt de cellen en verbindingen tegen externe factoren zoals vocht en fysieke schade.

Hoofdstuk of omhulsel: Sommige batterijpakketten worden in een op maat gemaakte koffer of behuizing geplaatst.De behuizing kan van kunststof of andere materialen worden gemaakt en is ontworpen om extra fysieke bescherming te bieden en kan ook functies hebben zoals montagepunten voor een gemakkelijke installatie in het RC-apparaat.

Testing en kwaliteitsborging

Elektrische tests: Het batterijpakket wordt onderworpen aan een reeks elektrische tests, waaronder het meten van de open-circuitspanning, de interne weerstand en de capaciteit.Het pakket wordt ook getest onder verschillende belastingomstandigheden om ervoor te zorgen dat het het verwachte uitgangsvermogen kan leveren en dat de spanning stabiel blijft tijdens het ontladen.

Veiligheidstests: Er worden veiligheidstests uitgevoerd, zoals overlading, overontlading en kortsluitingstests, om ervoor te zorgen dat de beschermingscircuits correct werken.Het batterijpakket wordt ook gecontroleerd op tekenen van zwelling, lekken of ander abnormaal gedrag tijdens deze tests.

Verificatie van prestaties: De prestaties van het batterijpakket worden gecontroleerd aan de hand van de specifieke eisen van de RC-toepassing.langetermijnoperatie, of andere functies die typisch zijn voor het RC-apparaat waarvoor het is bestemd.

Foto's:
